ОСНОВНИ ХАРАКТЕРИСТИКИ

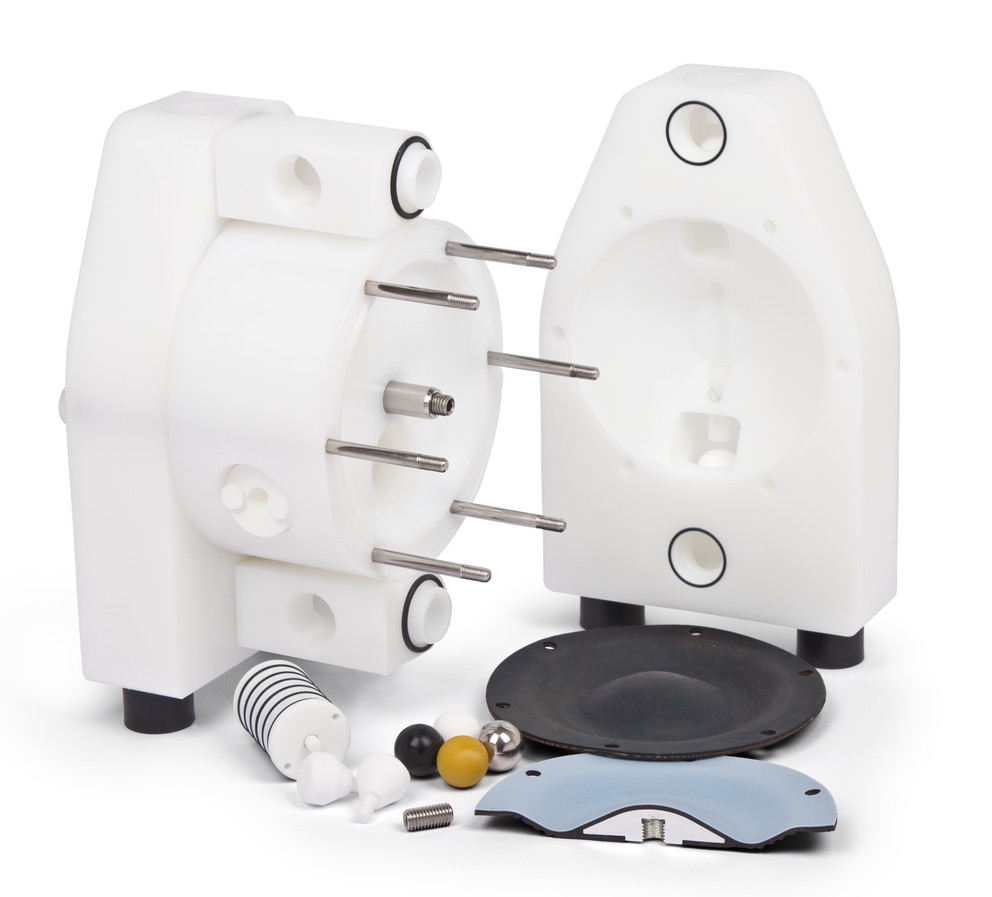

Мембранни помпи от PE и PTFE
За агресивни флуиди и взискателни индустриални приложения
Пневматичните мембранни помпи Dellmeco от пластмасовата серия са проектирани за трансфер на агресивни, абразивни и чувствителни флуиди. Корпусите се предлагат от PE, проводим PE, PTFE и проводим PTFE, осигурявайки широк избор за различни индустриални приложения.
Основни предимства
Химическа устойчивост
Корпуси от PE и PTFE за работа с агресивни и абразивни флуиди.
Работа на сух ход
Самозасмукваща конструкция с възможност за работа без течност.
Лесно регулиране на дебита
Лесно регулиране на дебита чрез промяна на подавания сгъстен въздух.
Икономична работа
Нисък разход на сгъстен въздух за по-ниски експлоатационни разходи.
Технически данни
| Размер на помпата | 08/10 | 10/25 | 15/55 | 25/125 | 40/315 | 50/565 | 80/850 |
|---|---|---|---|---|---|---|---|
| Макс. дебит [l/min.] | 10 | 25 | 55 | 125 | 315 | 565 | 850 |
| Макс. налягане [bar g] | 8 | ||||||
| Номинален размер на присъединяване [in.] | BSPP ¼" | BSPP ⅜" | BSPP ½" | BSPP 1" | BSPP 1½" | BSPP 2" | DN80 DIN/PN16 (вкл. BSPP 3") |
| Въздушно присъединяване [in.] | R ⅛" | R ¼" | R ½" | R ¾" | |||
| Макс. височина на сухо засмукване* [m воден стълб] | 0.5 / 1.5 A) | 2.0 | 3.0 | 4.0 | 5.0 | ||
| Макс. височина на мокро засмукване [m воден стълб] | 8.0 | ||||||
| Макс. размер на твърдите частици [mm] | 2.0 | 3.0 | 4.0 | 7.0 | 10.0 | 12.0 | 15.0 |
| Температурни граници – PE, PE conductive [°C] | 70 | ||||||
| Температурни граници – PTFE, PTFE conductive [°C] | 100** | 110** | |||||
| Тегло – PE, PE conductive [kg] | 0.9 | 1.6 | 4.2 | 10 | 24 | 45 | 170 |
| Тегло – PTFE, PTFE conductive [kg] | 1.5 | 2.4 | 7 | 16.5 | 45 | 87 | 340 |
| Материал на частите в контакт с флуида | PE, проводим PE, PTFE, проводим PTFE | ||||||
| Възможни материали на мембраните | TFM, TFM-PFA | EPDM, NBR, TFM, TFM-PFA | EPDM, NBR, TFM | ||||
| Възможни материали на клапанните топчета | AISI 316, PTFE | AISI 316, EPDM, FKM, NBR, PTFE, PU*** | EPDM, NBR, PTFE | ||||
| Възможни материали на цилиндричните клапани | PE, PTFE | — | |||||
| Възможни материали на O-пръстените |
FEP-Silicone B), FEP-FKM, FKM |
EPDM, FEP-Silicone B), FEP-FKM, FKM, NBR, PTFE + EPDM, PTFE + FKM, проводим PTFE + EPDM, проводим PTFE + FKM |
EPDM, NBR, FEP-FKM | ||||
B) O-пръстени FEP-Silicone (силикон, капсулиран с FEP) се предлагат за определени размери помпи.
* Реалната височина на сухо засмукване може да бъде по-ниска от посочената максимална стойност в зависимост от материала на помпата, свойствата на флуида (относително тегло, динамичен вискозитет), вътрешния диаметър на смукателния маркуч и други фактори.
** Само за мембрани TFM (PTFE) и/или TFM (PTFE)-PFA. За EPDM или NBR мембрани максималната температура е до 70°C.
*** Клапанни топчета от PU (полиуретан) се предлагат за размери на помпите от DM 15/55 до DM 50/565.

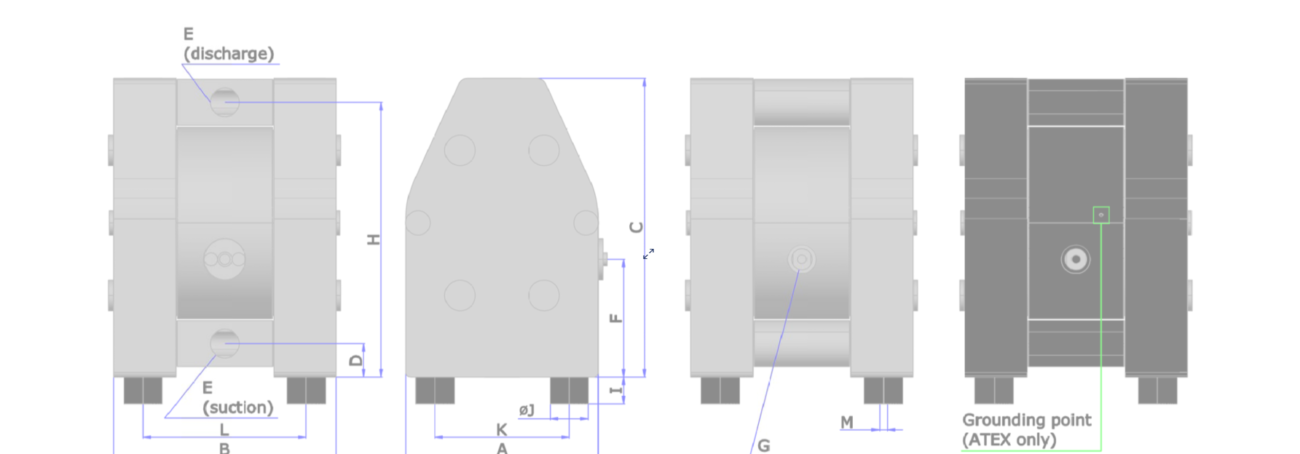

Технически размери
| Размер на помпата | A | B | C | D | E | F | G | H | I | ØJ | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DM 08/10 | 70 | 113 | 120 | 15 | G 1/4" | 58 | R 1/8" | 107 | 10 | 15 | 50 | 86 | M4 |
| DM 10/25 | 105 | 128 | 164 | 18 | G 3/8" | 84 | R 1/8" | 150 | 10 | 15 | 75 | 93 | M4 |
| DM 15/55 | 153 | 177 | 235 | 25 | G 1/2" | 87 | R 1/4" | 217 | 18 | 30 | 112 | 136 | M8 |
| DM 25/125 | 200 | 232 | 312 | 35 | G 1" | 123 | R 1/4" | 287 | 28 | 40 | 140 | 170 | M8 |
| DM 40/315 | 270 | 312 | 426 | 42 | G 1 1/2" | 109 | R 1/2" | 388 | 30 | 60 | 190 | 227 | M8 |
| DM 50/565 | 350 | 385 | 540 | 45 | G 2" | 158 | R 1/2" | 485 | 30 | 60 | 280 | 282 | M8 |
| DM 80/850 | 480 | 580 | 800 | 100 | G 3" | 388 | R 3/4" | 690 | 40 | 75 | 395 | 495 | M12 |
Работни характеристики

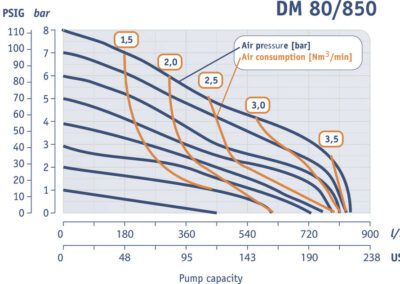

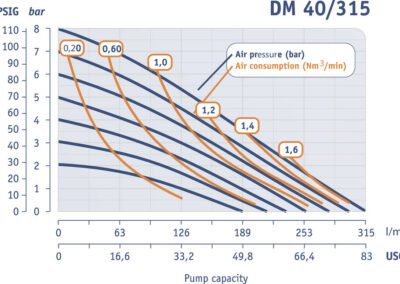

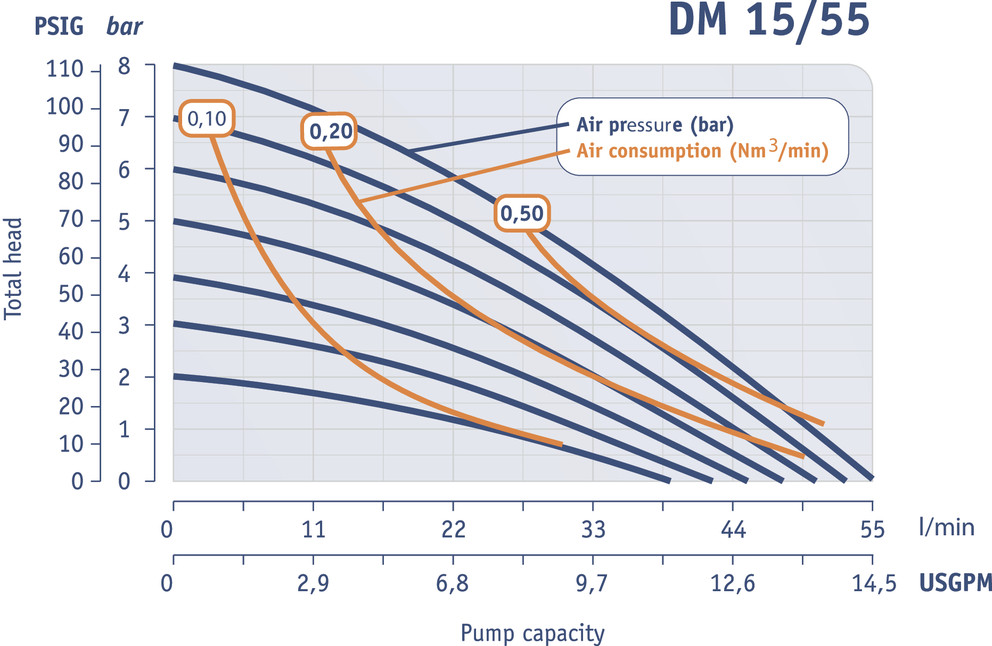

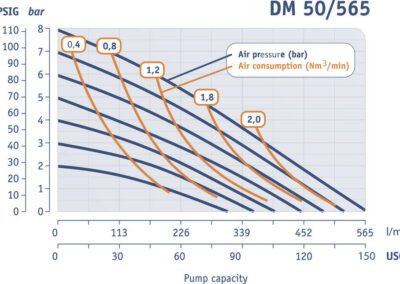

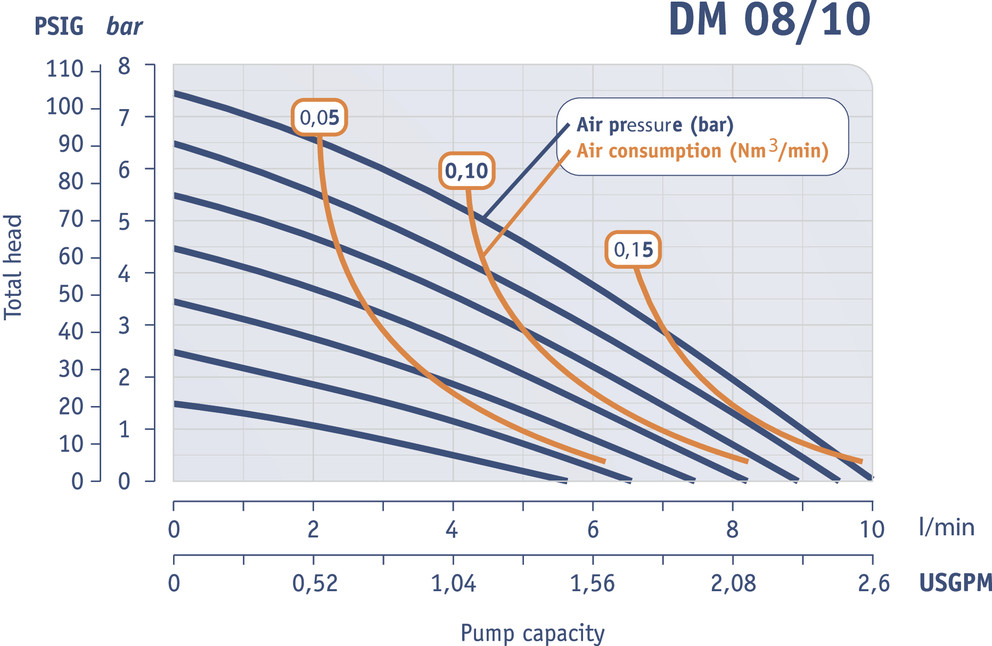

DM 08/10

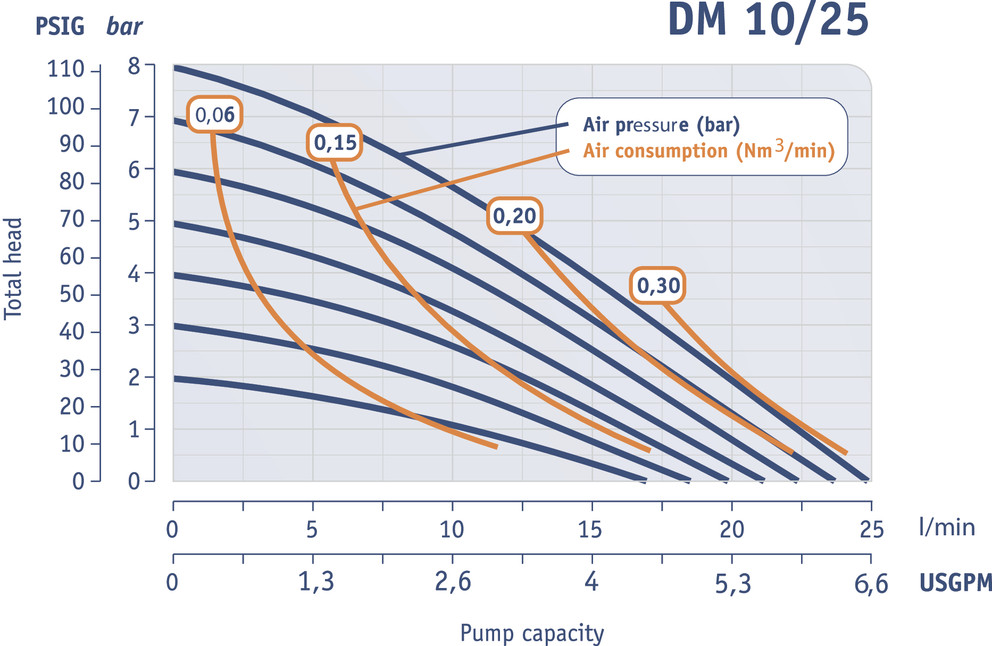

DM 10/25
DM 15/55

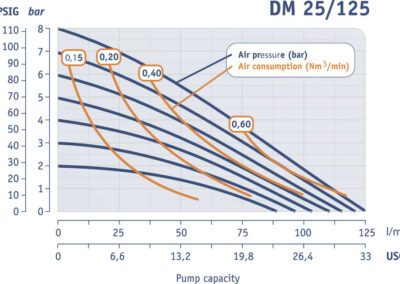

DM 25/125
DM 40/315
DM 50/565
DM 80/850

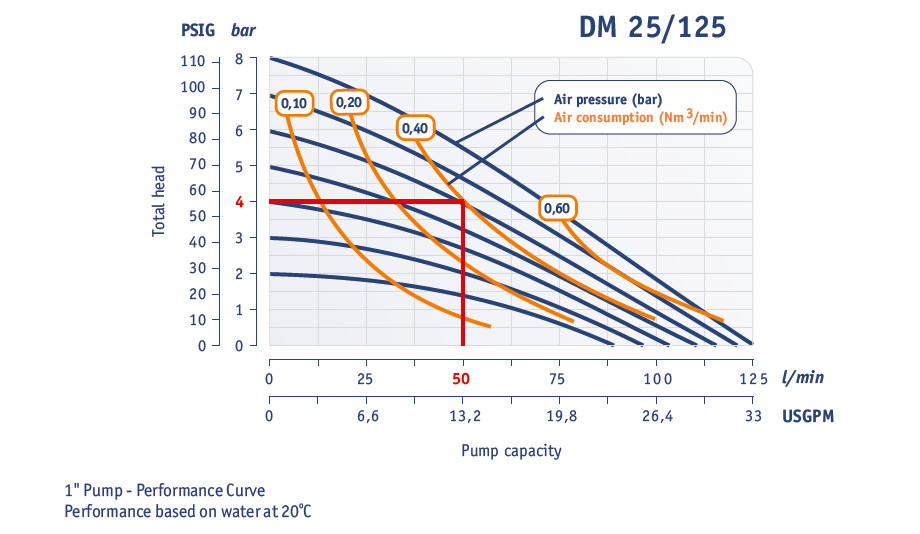

Как да изберете размера на помпата
- Въведете Дебит (l/min) и Напор (пример: 50 l/min и 4 bar).
- Отчетете приблизителните енергийни изисквания в Обем и Налягане (пример: 0,40 Nm³/min при 6 bar).

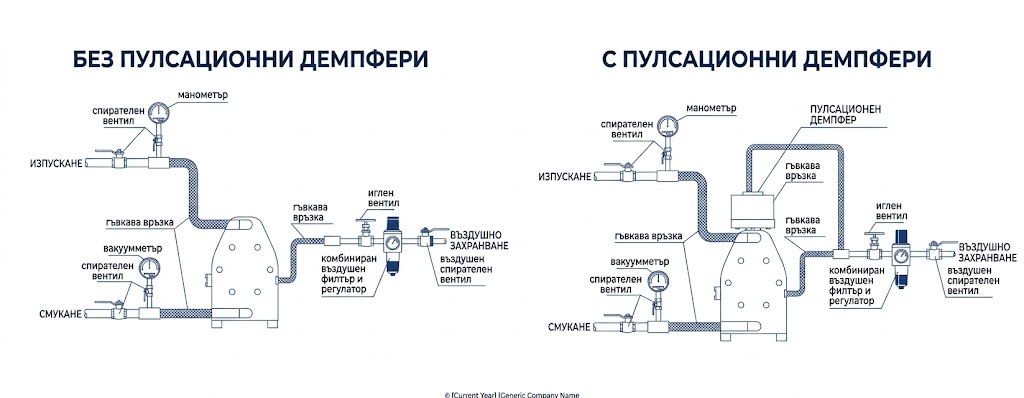

Препоръки за монтаж
Кодове за конфигурация на помпата
1. Модел
DM – Dellmeco Pump
15 – размер на присъединяването: ½" BSPP
55 – максимален дебит: 55 l/min при 8 bar захранващо въздушно налягане
2. Материал на корпуса
P – PE
R – проводим PE (ATEX)
T – PTFE
Z – проводим PTFE (ATEX)
3. Материал на мембраните
E – EPDM
F – TFM/PTFE/PFA
N – NBR
T – TFM/PTFE
4. Материал и тип на клапана
E – EPDM, сферичен клапан
N – NBR, сферичен клапан
S – AISI 316, сферичен клапан
T – PTFE, сферичен клапан
U – полиуретан, сферичен клапан
F – PTFE, цилиндричен клапан
P – PE, цилиндричен клапан
C – керамика, сферичен клапан

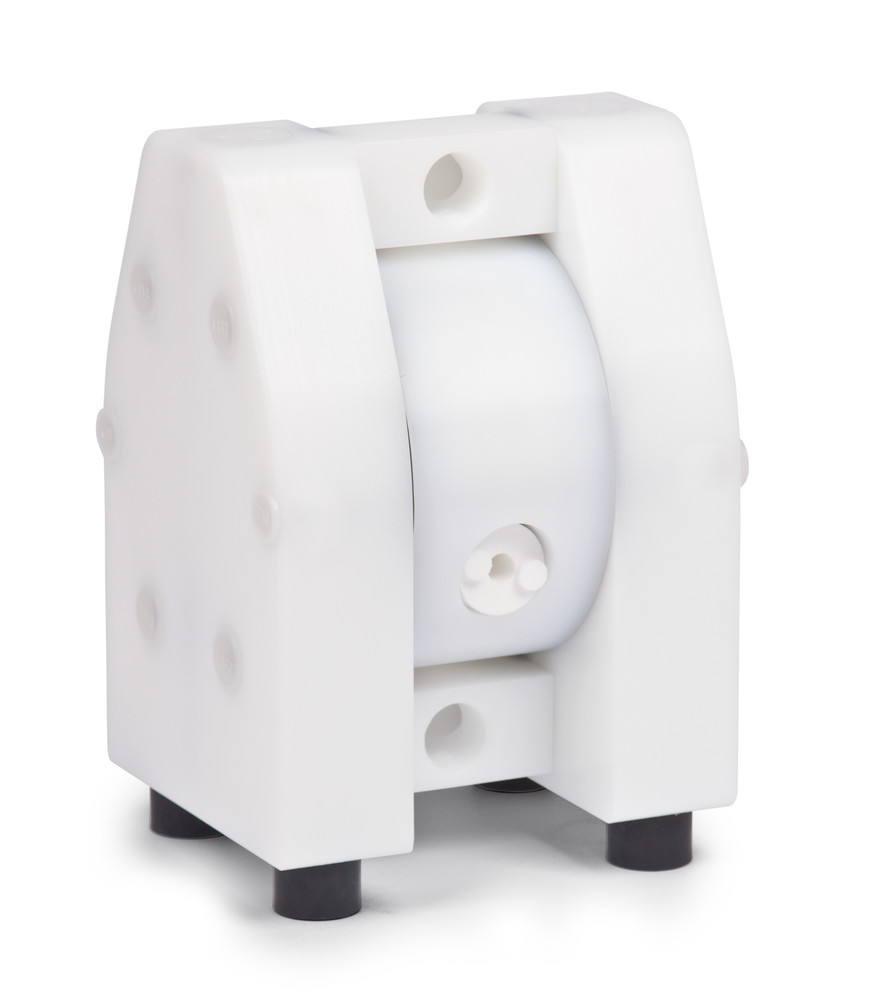

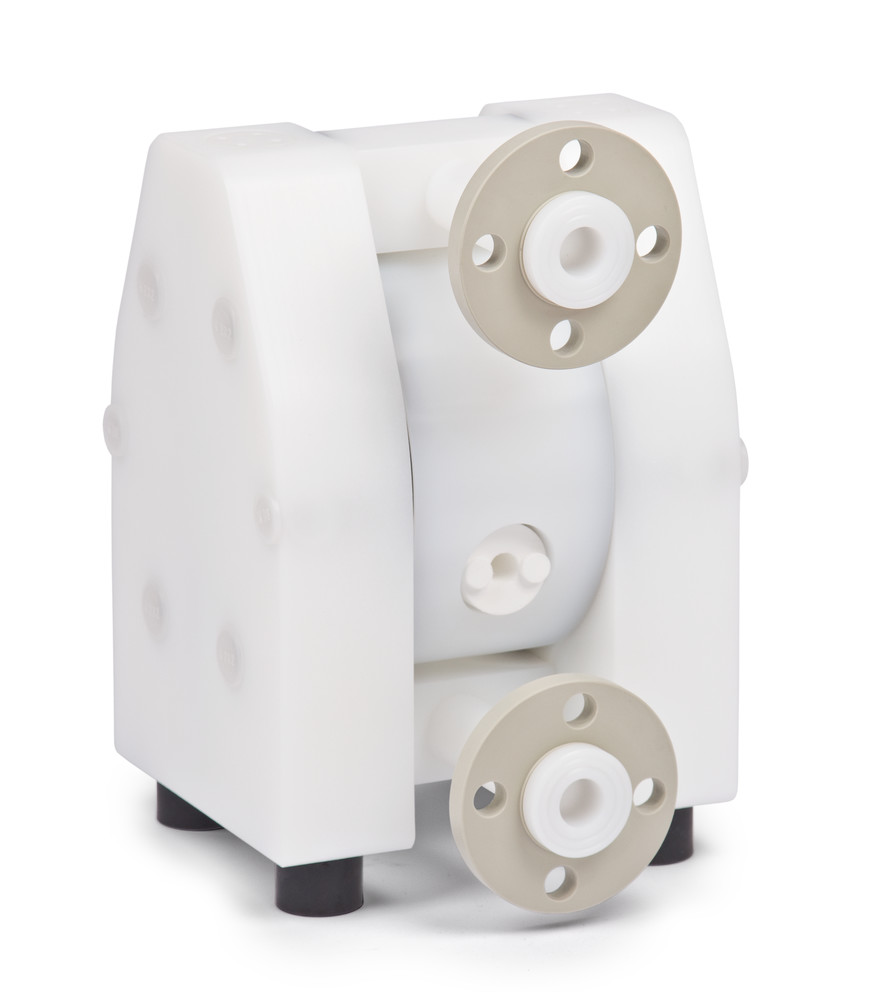

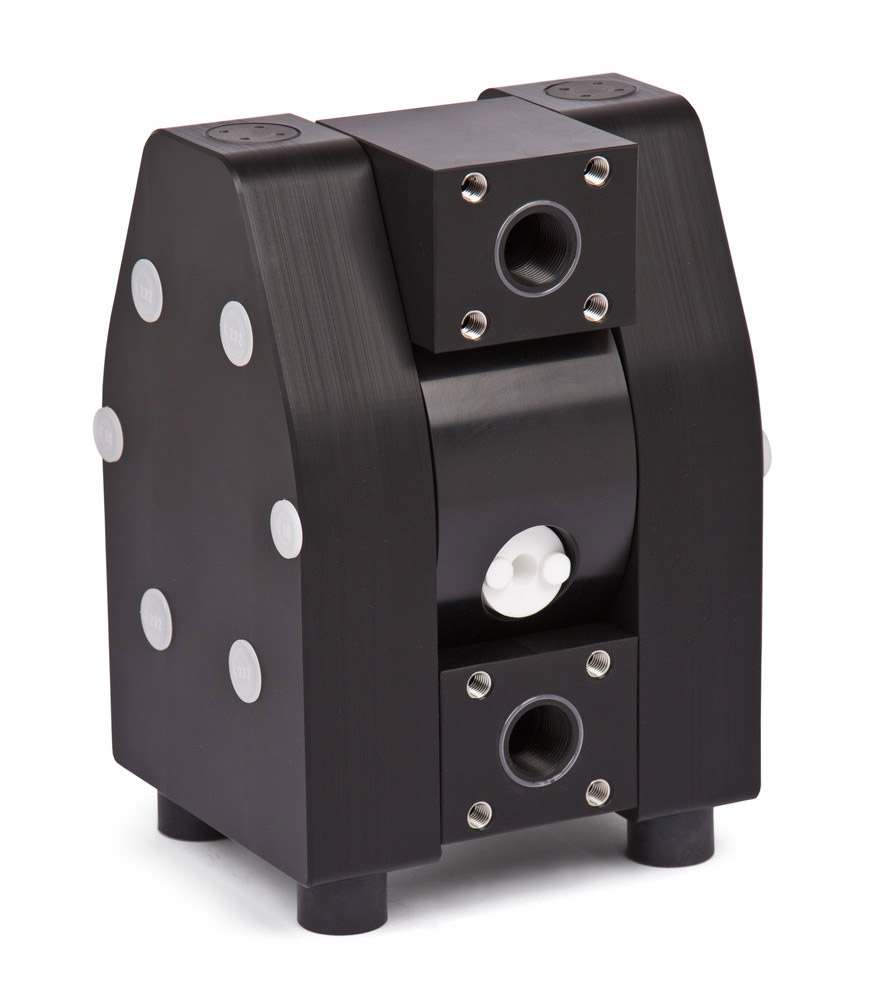

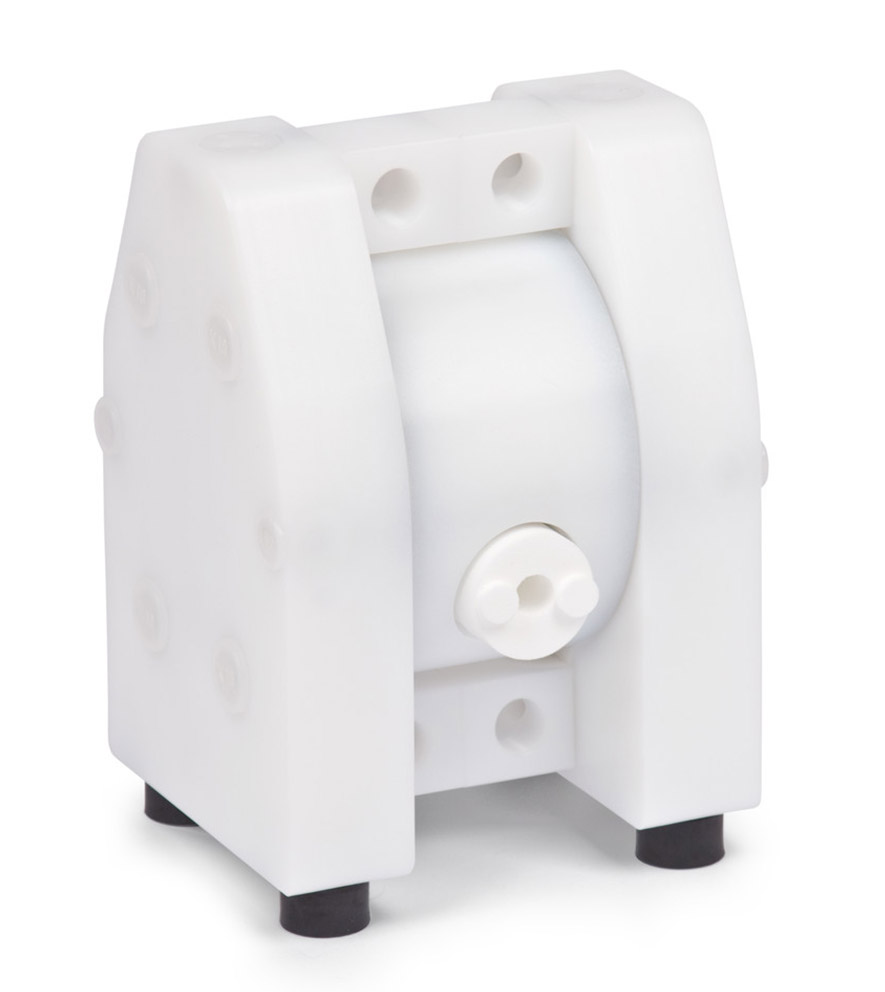

Видове присъединения
