Пластмасова серия DME
Основни характеристики
Пластмасовата серия DME на Dellmeco включва електромеханично задвижвани двойно-мембранни помпи, разработени за универсални приложения с работно налягане до 6 bar. Компактната конструкция и ефективното електромеханично задвижване осигуряват ниска консумация на енергия и гъвкавост при различни индустриални приложения.
Електромеханично задвижване:
двойно-мембранна конструкция с електрическо задвижване.
Работно налягане:
предназначена за приложения с налягане до 6 bar.
Висока енергийна ефективност:
конструкция, разработена за ниска консумация на енергия.
Без хидравлична течност:
специалната конструкция не изисква използването
на хидравлична течност.
Агресивни химически среди:
подходяща за работа с агресивни химикали и киселини при правилно подбрани контактни материали.
Компактна конструкция:
подходяща за интегриране в различни индустриални
системи и инсталации.
Гъвкава конфигурация:
помпата може да бъде оборудвана според изискванията
на конкретното приложение.
Пластмасова серия DME

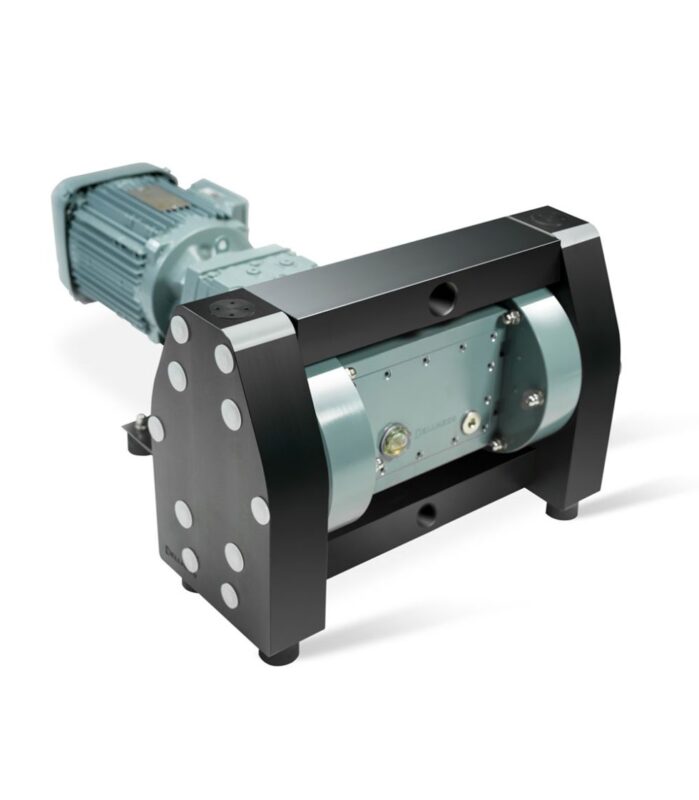

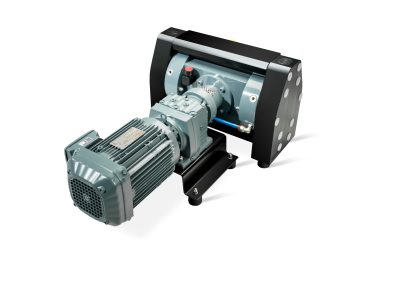

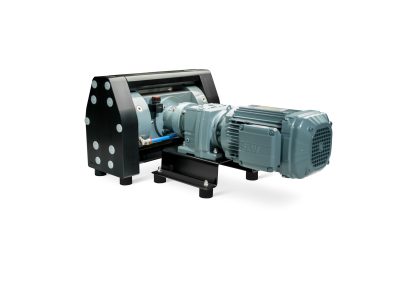

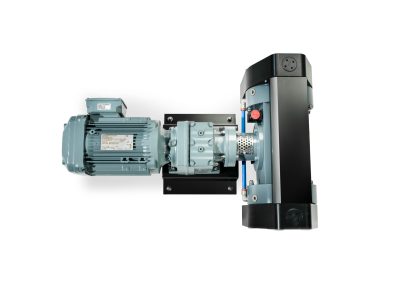

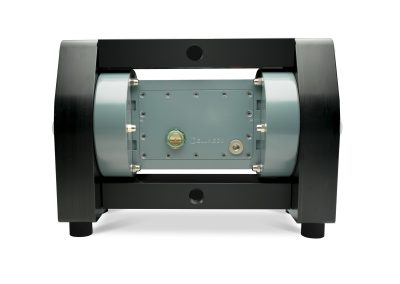

Галерия
Пластмасова серия DME

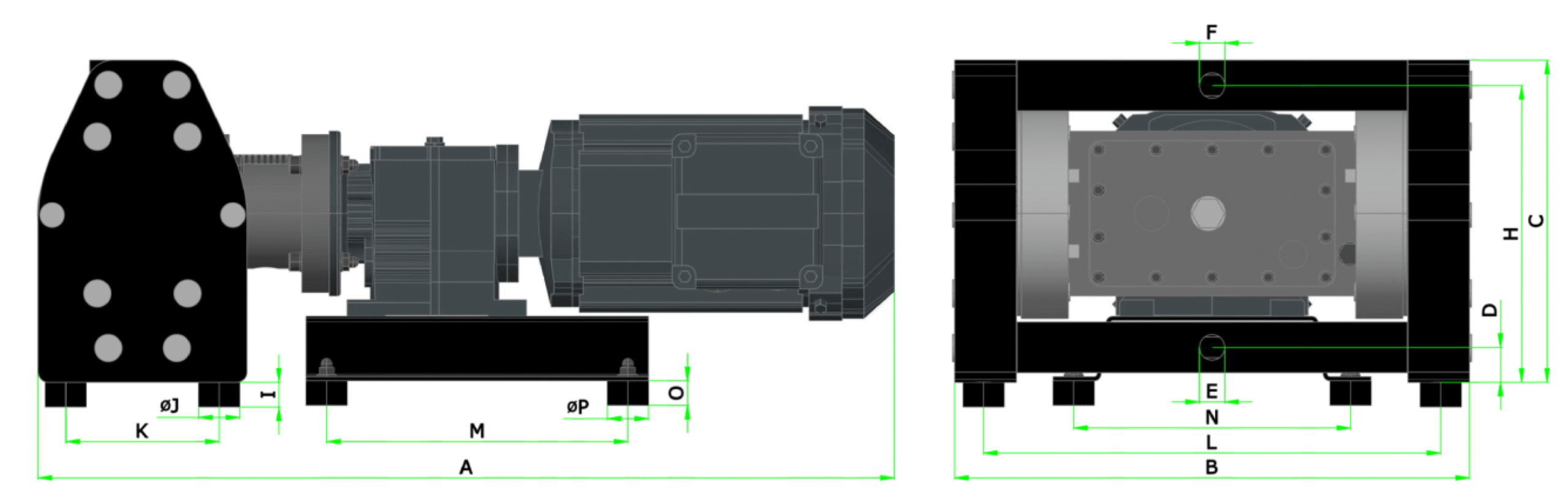

Размери
| Модел | A | B | C | D | E (смукателен) |
F (нагнетателен) |
H | I | ØJ | K | L | M | N | O | ØP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DME 15 R..., Z... | 625 | 376 | 235 | 25 | G ½" | G ½" | 217 | 18 | 30 | 112 | 334 | 220 | 202 | 18 | 30 |
| DME 25 R..., Z... | 739 | 474 | 312 | 35 | G 1" | G 1" | 287 | 28 | 40 | 140 | 407 | 200 | 229 | 28 | 40 |
| DME 40 R..., Z... | 819 | 595 | 426 | 42 | G 1½" | G 1½" | 388 | 30 | 60 | 190 | 507 | 280 | 288 | 28 | 40 |
| DME 50 R..., Z... | 1046 | 686 | 540 | 40 | G 2½" | G 2" | 485 | 30 | 60 | 280 | 582 | 420 | 356 | 30 | 60 |
| DME 80 R... | 1266 | 926 | 800 | 87 | G 3" | G 3" | 690 | 40 | 75 | 395 | 841 | 645 | 542 | 40 | 75 |
Пластмасова серия DME
Технически данни
| Размер на помпата DME – Plastic | 15 | 25 | 40 | 50 | 80 |
|---|---|---|---|---|---|
| Максимален дебит [l/min] при 50 Hz | 44 | 65 | 183 | 400 | 790 |
| Максимална входна честота [Hz] | 140% (напр. max. 70 Hz при честота на захранващата мрежа 50 Hz) | ||||
| Мощност на електродвигателя [kW] | 0.75 | 1.5 | 2.2 | 5.5 | 9.2 |
| Номинален размер на смукателното присъединяване | G 1/2" | G 1" | G 1 1/2" | G 2 1/2" | G 3" |
| Номинален размер на нагнетателното присъединяване | G 1/2" | G 1" | G 1 1/2" | G 2" | G 3" |
| Смукателна височина – суха помпа [mWC] | 3.0 | 3.0 | 3.0 | 3.0 | 4.0 |
| Смукателна височина – мокра помпа [mWC] | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 |
| Максимален диаметър на твърди частици [mm] | 4 | 7 | 10 | 12 | 15 |
| Температурна граница – проводим PE [°C] | 70 | 70 | 70 | 70 | 70 |
| Температурна граница – проводим PTFE [°C] | 110* | 110* | 110* | 110* | – |
| Тегло – проводим PE [kg] | 45 | 70 | 140 | 205 | 460 |
| Тегло – проводим PTFE [kg] | 60 | 95 | 175 | 270 | – |
| Материал на корпуса на помпата | Проводим PE (R..), проводим PTFE (Z..) | Проводим PE (R..) | |||
| Материали на мембраните | EPDM, NBR, TFM, TFM/PFA | EPDM, NBR, TFM | |||
| Сферични клапани | EPDM, NBR, PTFE, AISI 316, PU (Polyurethane) | EPDM, NBR, PTFE | |||
| Цилиндрични клапани | PE, PTFE | – | |||
| O-пръстени | EPDM, FEP-FKM, NBR, PTFE c. + EPDM, PTFE c. + FKM | ||||
* 110°C при нормална работа; до 120°C за кратък период от време.
Пластмасова серия DME

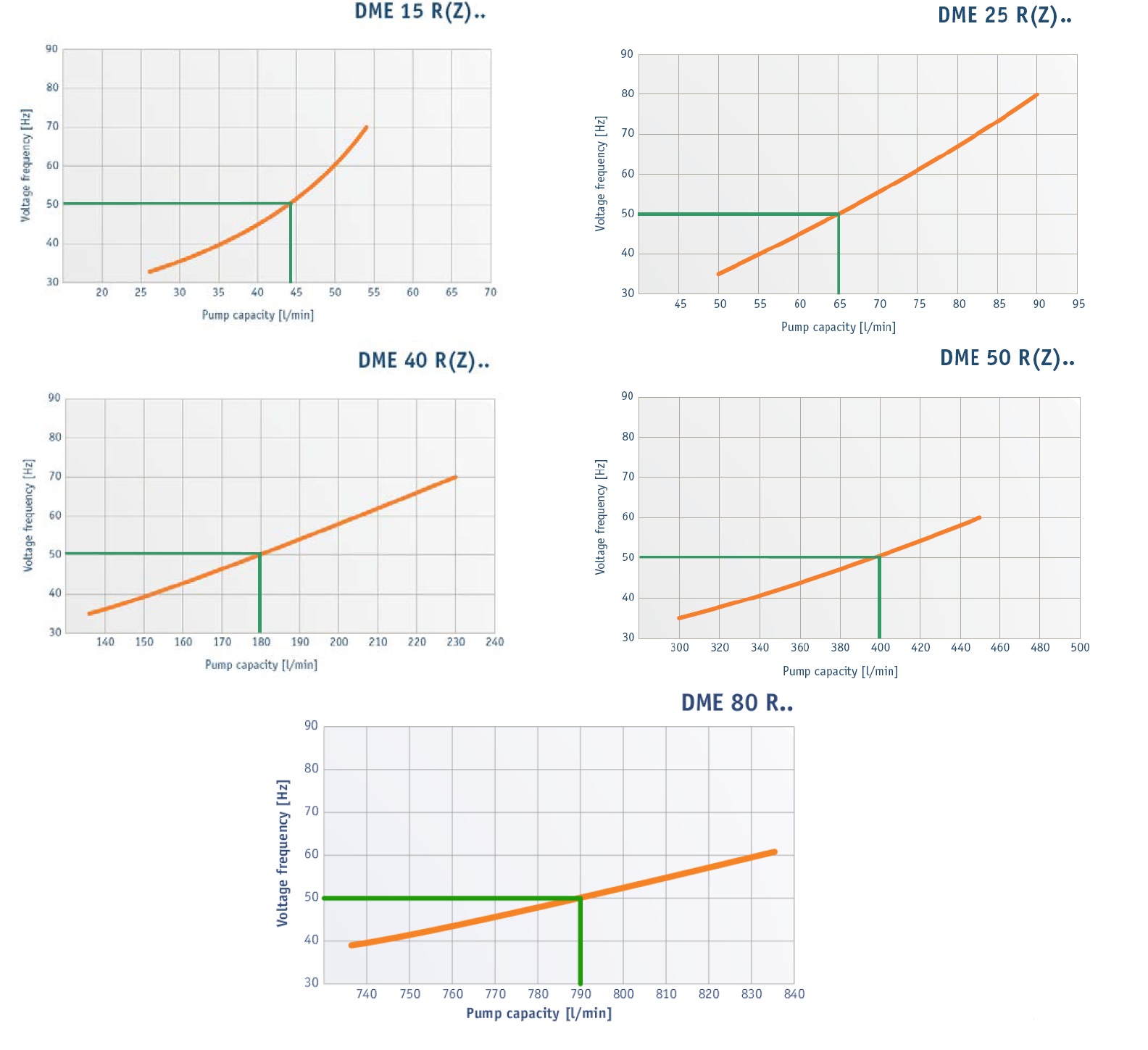

Работни характеристики
Платмасова серия DME
Кодове за конфигурация на помпата
DME 25 RTS – DM
DME – Тип на помпата
DME
Електромеханична двойно-мембранна помпа Dellmeco
Размер на помпата
25
Размер на нагнетателното присъединяване, DN
R / Z – Материал на корпуса
R
Проводим PE
Z
Проводим PTFE
Материал на мембраната
E
EPDM
N
NBR
T
TFM/PTFE
F
TFM/PTFE/PFA
Материал и тип на клапана
E
EPDM – сферичен клапан
N
NBR – сферичен клапан
S
AISI 316 – сферичен клапан
T
PTFE – сферичен клапан
U
Полиуретан – сферичен клапан
F
PTFE – цилиндричен клапан
P
PE – цилиндричен клапан
C
Керамика – сферичен клапан
DM – Допълнително оборудване
FI – Честотен инвертор
ACS – Допълнителна охлаждаща система
DPAP – Усреднител на налягането на мембраната с бутон – за PE помпи
DPAT – Усреднител на налягането на мембраната с бутон – за PTFE помпи
DPAS – Усреднител на налягането на мембраната с бутон – за метални помпи
PG – Манометър
CPG – Контактен манометър
PBS1 – Превключвател за контрол на диференциалното налягане, 1–10 bar
PBS2 – Превключвател за контрол на диференциалното налягане, 0.8–6 bar, ATEX
PBS3 – Превключвател, заместващ PBS1
CB – Контролна кутия за PBS1 / PBS2
DM1 – Система за мониторинг на мембраната, NAMUR, ATEX
DM2 – Система за мониторинг на мембраната с контролер
SCE1 – Сензор за ход, ATEX
SCE2 – SCE1 плюс брояч на ходовете
SCE3 – SCE2 с ATEX
FE7 – Фланцови присъединявания PN10 DIN 2576, проводим PE
FE7.1 – Фланцови присъединявания PN10 DIN 2576, проводим PTFE
FE8 – Фланцови присъединявания ANSI 150 RF-SO, проводим PE
FE8.1 – Фланцови присъединявания ANSI 150 RF-SO, проводим PTFE
FE9 – Фланцови присъединявания PN16 DIN 2277/2278, проводим PE
FE9.1 – Фланцови присъединявания PN16 DIN 2277/2278, проводим PTFE
BFE1 – Система за обратно промиване, ръчна, EPDM уплътнения
BFE2 – Система за обратно промиване, ръчна, PTFE уплътнения
BFE4 – Система за обратно промиване, пневматична, EPDM уплътнения
BFE5 – Система за обратно промиване, пневматична, PTFE уплътнения
T – Количка за помпата
BS – Изпълнение без задвижващ агрегат
ATEX – Сертификат за взривозащитено изпълнение
Наличността на конкретното допълнително оборудване зависи от размера,
материала и конфигурацията на помпата.
