Хигиенична серия DME
Основни хатрактеристики

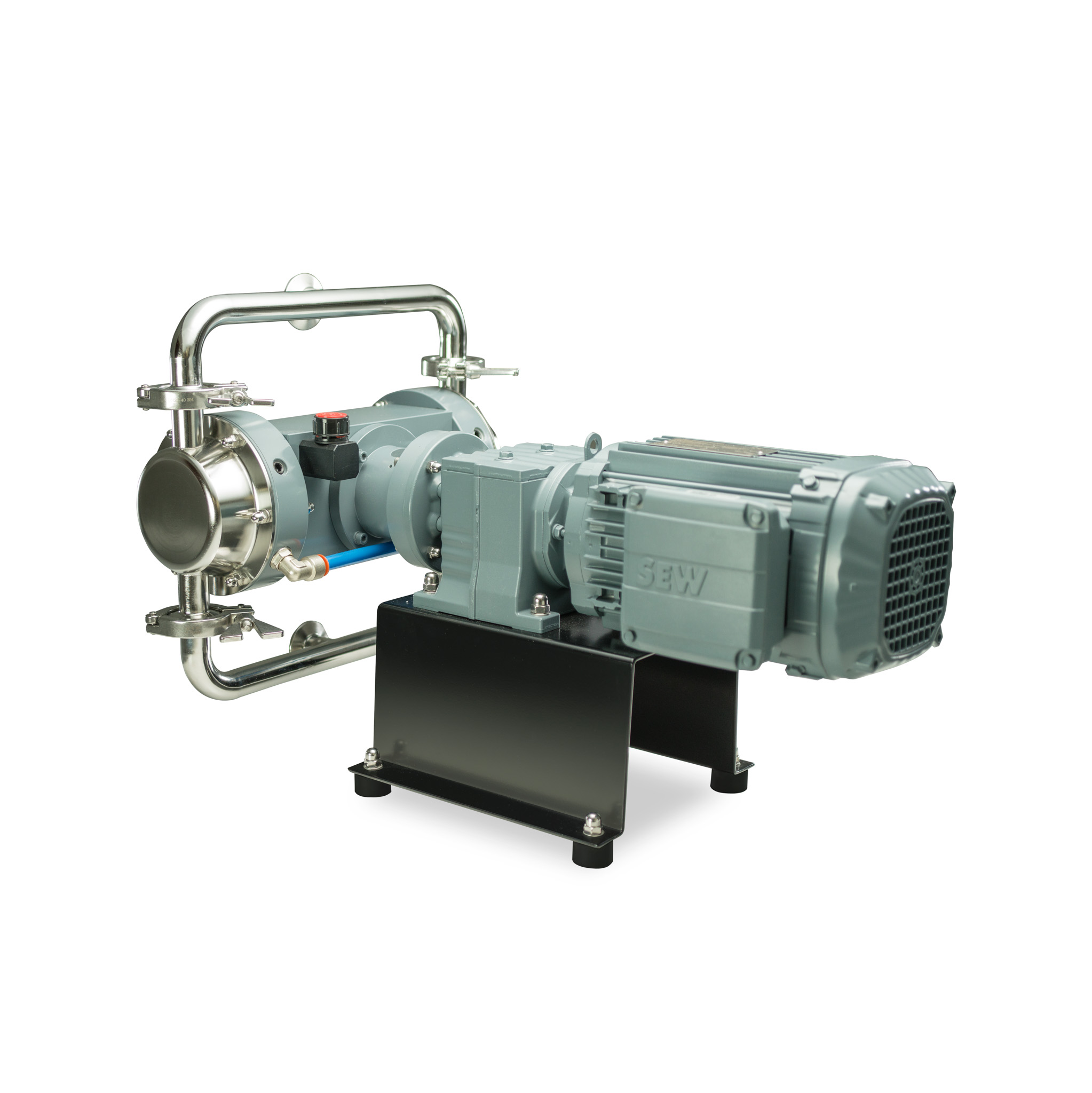

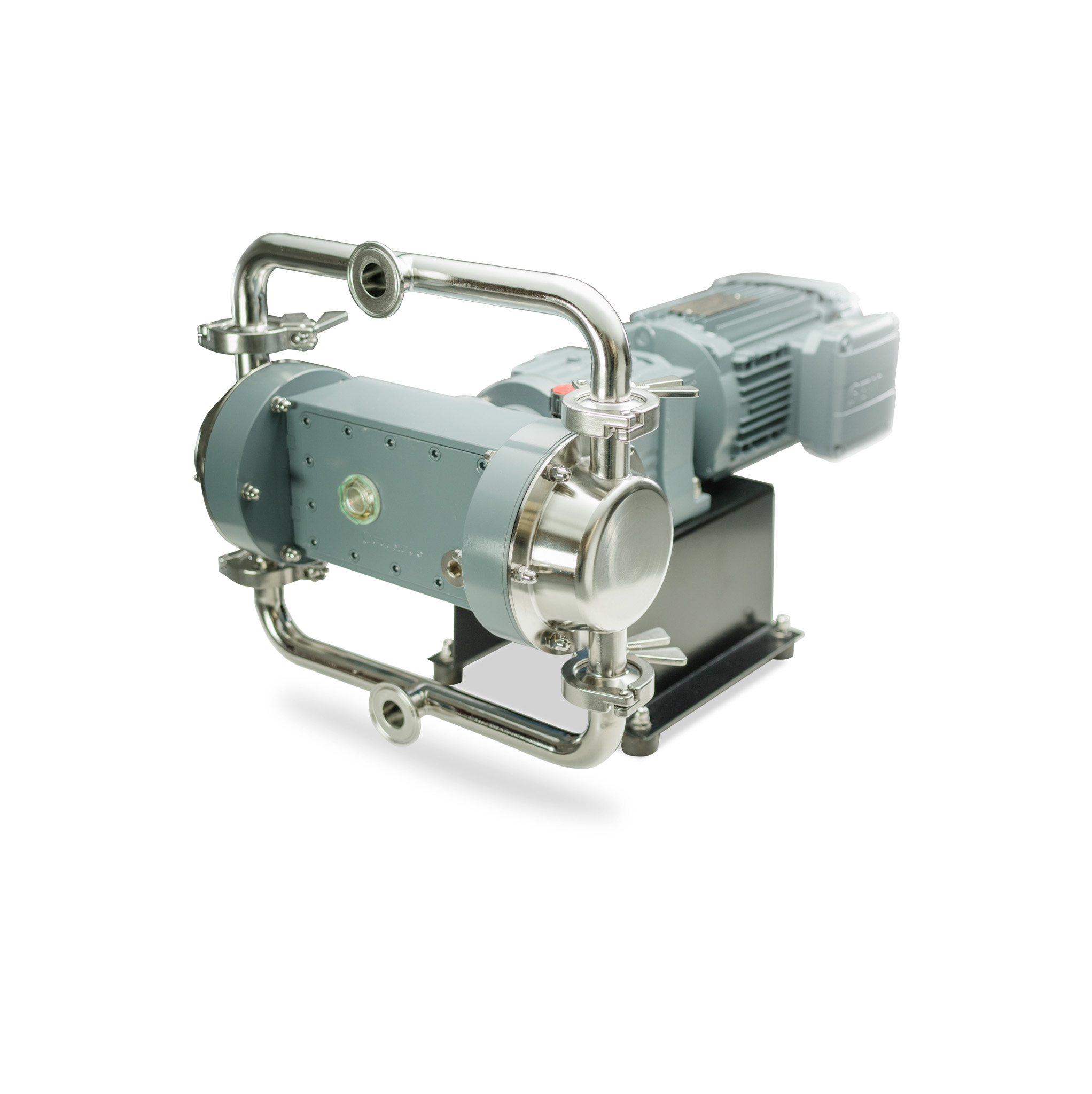

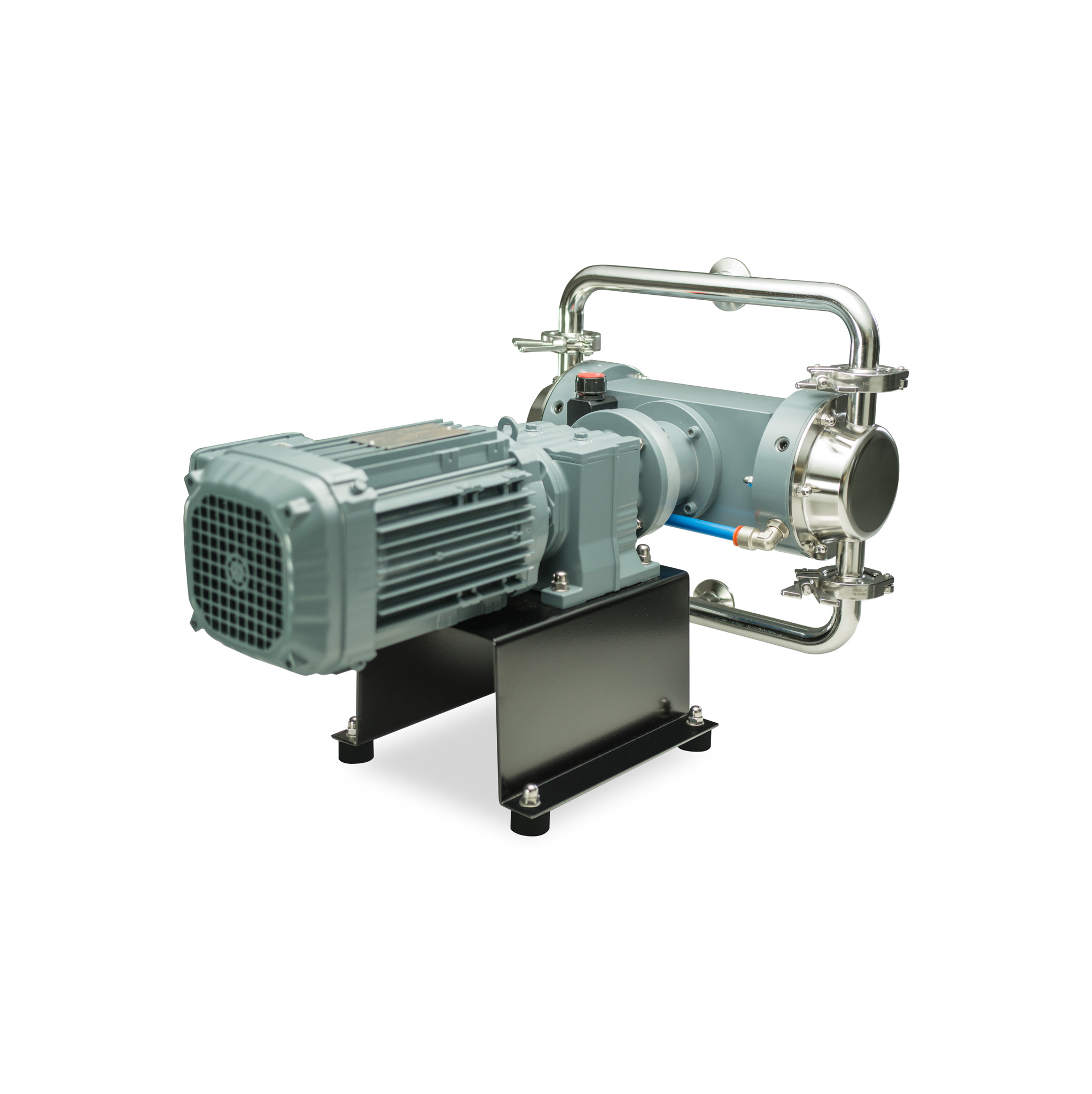

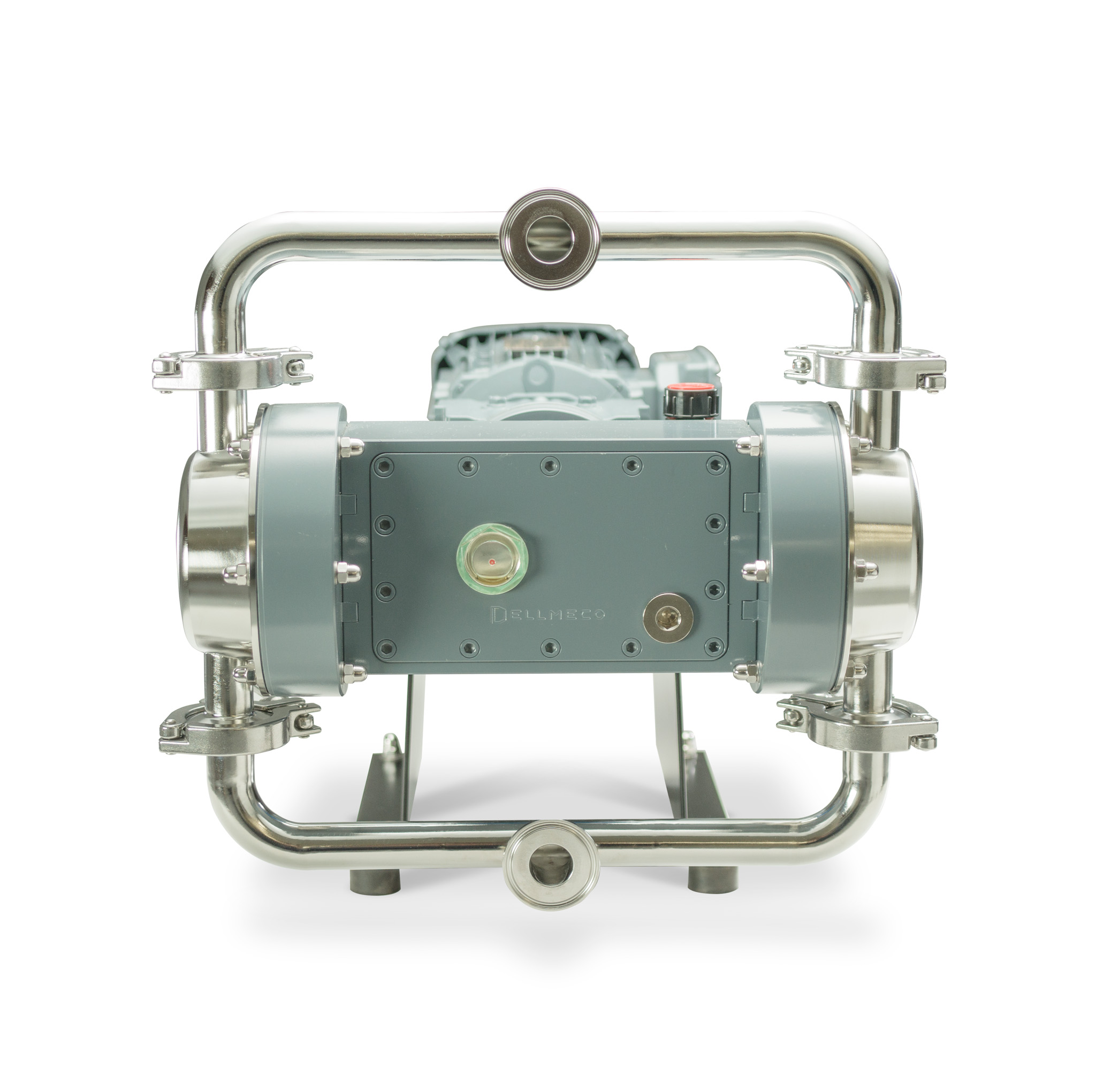

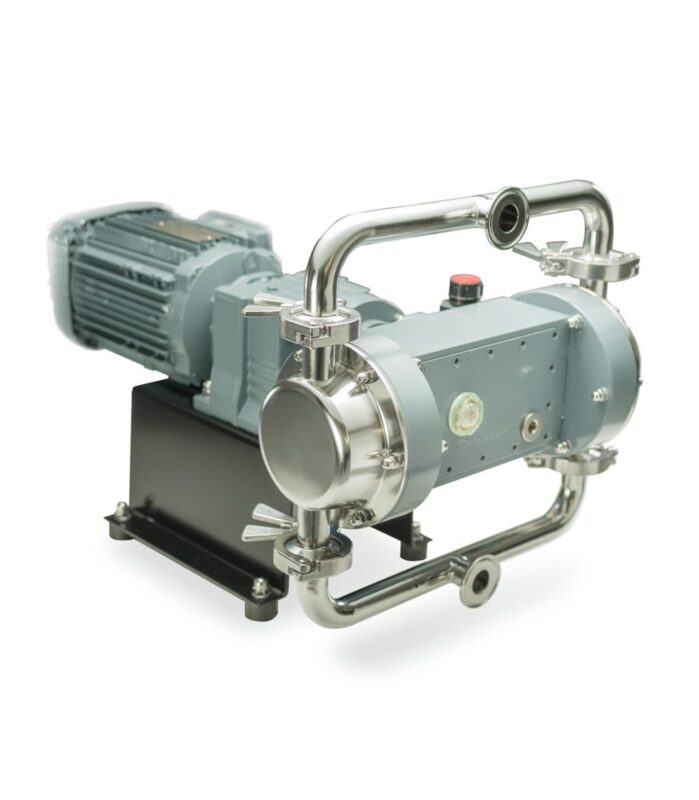

Хигиеничната серия DME на Dellmeco включва електромеханично задвижвани двойно-мембранни помпи, разработени за приложения с високи изисквания към хигиената и чистотата на процеса. Конструкцията съчетава хигиенично изпълнение с енергийно ефективно електромеханично задвижване и е предназначена за приложения с работно налягане до 6 bar.
Електромеханично задвижване: двойно-мембранна конструкция с електрическо задвижване.
Работно налягане: предназначена за приложения с налягане до 6 bar.
Висока енергийна ефективност: конструкция, разработена за ниска консумация на енергия.
Без хидравлична течност: специалната конструкция не изисква използването на хидравлична течност.
Хигиенична конструкция: предназначена за процеси с високи изисквания към чистотата и хигиената.
AISI 316L: хигиенично изпълнение от висококачествена електополирана неръждаема стомана.
Гъвкава конфигурация: помпата може да бъде оборудвана според изискванията на конкретното приложение.
Хигиенична серия DME
Галерия
Хигиенична серия DME
Технически данни
| Размер на помпата DME Hygienic | 25 | 40 | 50 | 65 | 80 |
|---|---|---|---|---|---|
| Максимален дебит [l/min] при 50 Hz | 44 | 65 | 183 | 400 | 790 |
| Максимална входна честота [Hz] | 140% (напр. max. 70 Hz при честота на захранващата мрежа 50 Hz) | ||||
| Мощност на електродвигателя [kW] | 0,75 | 1,5 | 2,2 | 5,5 | 9,2 |
| Номинален размер на присъединяването (съгласно DIN 11851) | DN 25 | DN 40 | DN 50 | DN 65 | DN 80, PN10/16 |
| Допълнителни присъединявания | Tri-Clamp, SMS, RJT, JIS, ANSI | ||||
| Смукателна височина при суха помпа [m воден стълб] | 3,0 | ||||
| Смукателна височина при мокра помпа [m воден стълб] | 8,0 | ||||
| Максимален диаметър на твърди частици [mm] | 4 | 7 | 10 | 12 | 15 |
| Температурни граници – AISI 316L |
При мембрани NBR, EPDM: 70°C (80°C за кратък период от време) При мембрани TFM/PTFE: 110°C (120°C за кратък период от време) |
||||
| Тегло – AISI 316L [kg] | 35 | 70 | 120 | 196 | 375 |
| Материал на корпуса | AISI 316L | ||||
| Материали на мембраните | NBR, EPDM, TFM, TFM/PFA | NBR, EPDM, TFM | |||
| Сферични клапани | NBR, EPDM, PTFE, AISI 316 | NBR, EPDM, PTFE | |||
| Clamp уплътнения (DIN 32676) | Silicone, PTFE, EPDM, NBR | ||||
Данните са съгласно техническата информация на Dellmeco за DME Hygienic Series.
Хигиенична серия DME

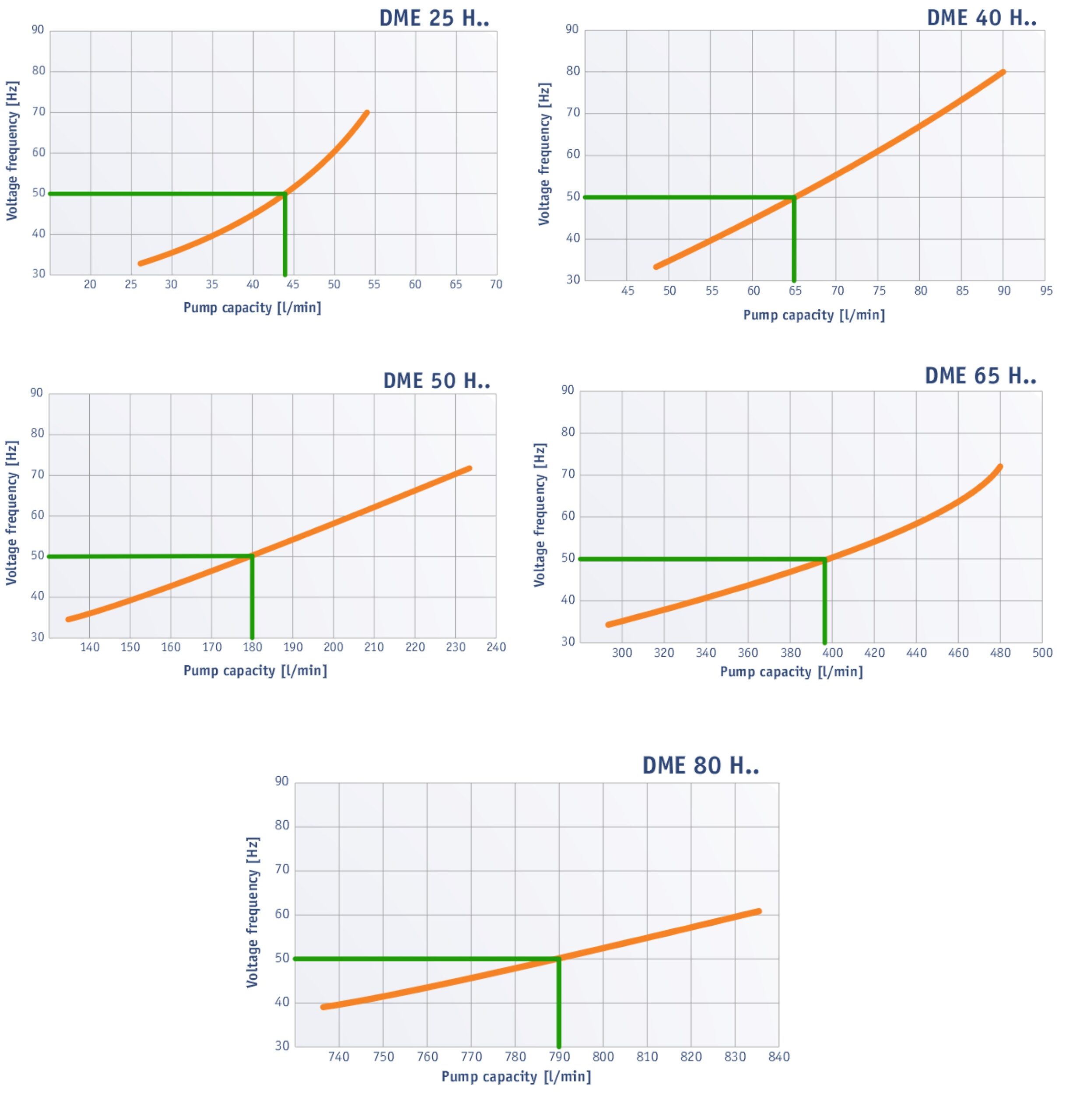

Работни характеристики
Хигиенична серия DME

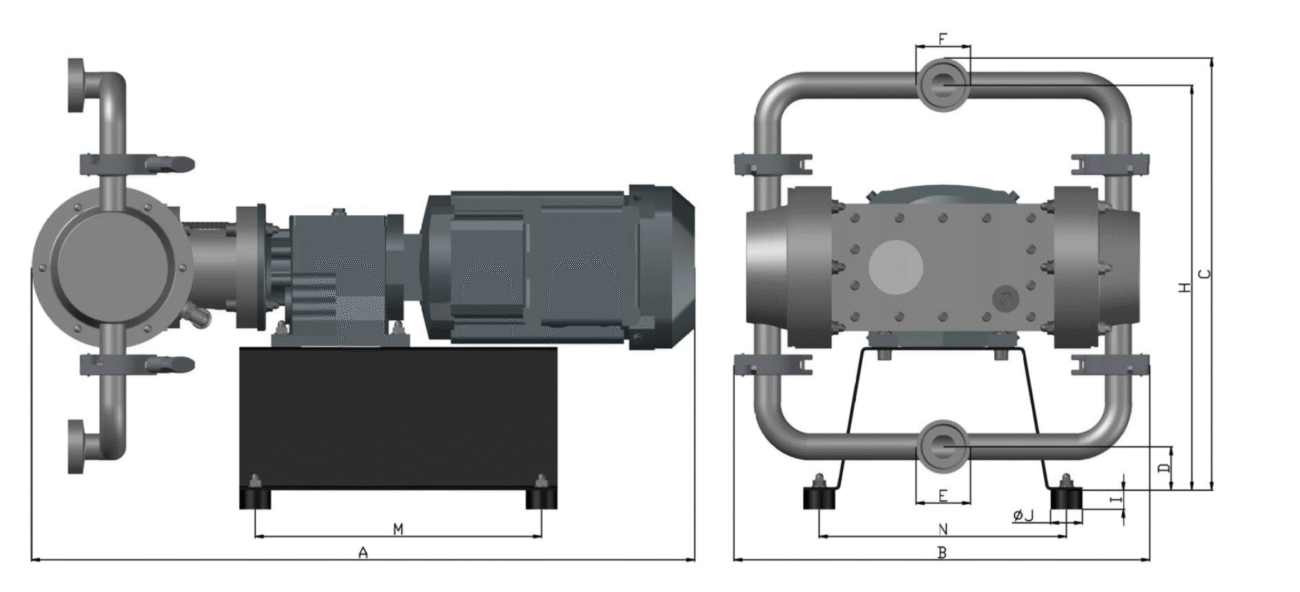

Технически размери
| Модел | A | B | C (max) |
D | E / F | H | I | ØJ | M | N | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 11851 (стандарт) |
Tri-Clamp DIN 32676 (опция) |
SMS 1145 (опция) |
||||||||||
| DME 25 H.. | 625 | 392 | 408 | 41 | Rd 52 × 1/6” | Ø50.5 | Rd 40 × 1/6” | 382 | 18 | 30 | 220 | 202 |
| DME 40 H.. | 739 | 481 | 469 | 65 | Rd 65 × 1/6” | Ø50.5 | Rd 60 × 1/6” | 436 | 28 | 40 | 200 | 249 |
| DME 50 H.. | 819 | 568 | 639 | 61 | Rd 78 × 1/6” | Ø61 | Rd 70 × 1/6” | 600 | 28 | 40 | 280 | 310 |
| DME 65 H.. | 1044 | 661 | 880 | 83 | Rd 95 × 1/6” | Ø94 | Rd 85 × 1/6” | 832 | 30 | 60 | 420 | 425 |
| DME 80 H.. | 1266 | 834 | 1266 | 105 | Rd 110 × 1/4” | Ø106 | Rd 98 × 1/6” | 1211 | 40 | 75 | 645 | 675 |
Хигиенична серия DME
Кодове за конфигурация на помпата
DME 25 HTS – DM
DME – Тип на помпата
DME
Електромеханична двойно-мембранна помпа Dellmeco
Размер на помпата
25
Размер на нагнетателното присъединяване, DN
Материал на корпуса
R
Проводим PE
Z
Проводим PTFE
A
Алуминий
C
Чугун
H
Хигиенична неръждаема стомана AISI 316L
S
Индустриална неръждаема стомана AISI 316
Материал на мембраната
E
EPDM
N
NBR
T
TFM/PTFE
F
TFM/PTFE/PFA
Материал и тип на клапана
E
EPDM – сферичен клапан
N
NBR – сферичен клапан
S
AISI 316 – сферичен клапан
T
PTFE – сферичен клапан
U
Полиуретан – сферичен клапан
F
PTFE – цилиндричен клапан
P
PE – цилиндричен клапан
C
Керамика – сферичен клапан
DM – Допълнително оборудване
FI – Честотен инвертор
ACS – Допълнителна охлаждаща система
DPAP – Усреднител на налягането на мембраната с бутон – за PE помпи
DPAT – Усреднител на налягането на мембраната с бутон – за PTFE помпи
DPAS – Усреднител на налягането на мембраната с бутон – за метални помпи
PG – Манометър
CPG – Контактен манометър
PBS1 – Превключвател за контрол на диференциалното налягане, 1–10 bar
PBS2 – Превключвател за контрол на диференциалното налягане, 0.8–6 bar, ATEX
PBS3 – Превключвател, заместващ PBS1
CB – Контролна кутия за PBS1 / PBS2
DM1 – Система за мониторинг на мембраната, NAMUR, ATEX
DM2 – Система за мониторинг на мембраната с контролер
SCE1 – Сензор за ход, ATEX
SCE2 – SCE1 плюс брояч на ходовете
SCE3 – SCE2 с ATEX
BFE1 – Система за обратно промиване, ръчна, EPDM уплътнения
BFE2 – Система за обратно промиване, ръчна, PTFE уплътнения
BFE4 – Система за обратно промиване, пневматична, EPDM уплътнения
BFE5 – Система за обратно промиване, пневматична, PTFE уплътнения
T – Количка за помпата
BS – Изпълнение без задвижващ агрегат
ATEX – Сертификат за взривозащитено изпълнение
Наличността на конкретното допълнително оборудване зависи от размера,
материала и конфигурацията на помпата.
